Cấu tạo và nguyên lý hoạt động của máy quấn màng co

1. Cấu tạo của máy quấn màng co pallet

Để hiểu rõ cách thiết bị này hoạt động, trước hết chúng ta cần phân tích từng bộ phận cấu thành. Một máy quấn màng co pallet tiêu chuẩn thường gồm các thành phần chính sau:

1.1 Khung máy (Frame)

Khung máy là “bộ xương sống” của toàn bộ hệ thống. Đây là phần chịu lực chính, giữ ổn định cho toàn bộ thiết bị trong quá trình vận hành.

Khung thường được làm từ thép chịu lực cao, sơn tĩnh điện chống gỉ. Kết cấu vững chắc giúp máy hoạt động ổn định ngay cả khi quấn những pallet hàng nặng vài tấn. Nếu khung yếu hoặc rung lắc, màng quấn sẽ không đều, ảnh hưởng trực tiếp đến chất lượng đóng gói.

1.2 Bàn xoay (Turntable)

Bàn xoay là nơi đặt pallet hàng. Khi máy vận hành, bàn xoay quay tròn để màng co được quấn đều xung quanh sản phẩm.

Đường kính bàn xoay tùy theo tải trọng và kích thước pallet. Động cơ bàn xoay thường có khả năng điều chỉnh tốc độ, giúp tối ưu độ căng màng và số vòng quấn. Đây là yếu tố quan trọng quyết định độ chắc chắn của kiện hàng sau khi đóng gói.

1.3 Cột trụ (Mast)

Cột trụ là phần thẳng đứng gắn bên cạnh bàn xoay, có nhiệm vụ nâng hạ cụm carriage kéo màng.

Chiều cao cột trụ quyết định chiều cao tối đa của pallet có thể quấn. Với các doanh nghiệp kho vận lớn, chiều cao này có thể lên đến 2 – 2.5 mét hoặc hơn, đáp ứng nhu cầu đóng gói hàng hóa cồng kềnh.

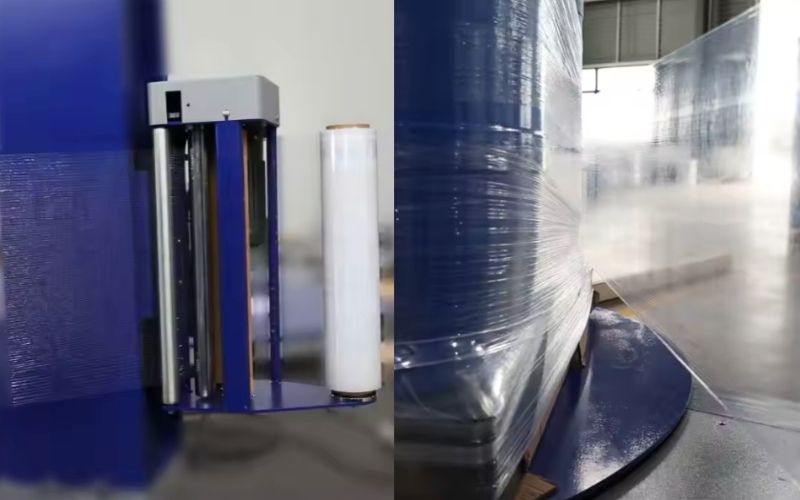

1.4 Cụm carriage kéo màng

Đây là “trái tim kỹ thuật” của hệ thống. Cụm carriage chứa cuộn màng co và có cơ chế kéo giãn màng trước khi quấn vào pallet.

Hệ thống pre-stretch (kéo giãn trước) giúp tiết kiệm 30–50% lượng màng sử dụng mà vẫn đảm bảo độ siết chặt. Tỷ lệ kéo giãn có thể điều chỉnh tùy vào loại hàng: hàng nhẹ, dễ biến dạng sẽ cần lực siết khác so với hàng nặng, chắc chắn.

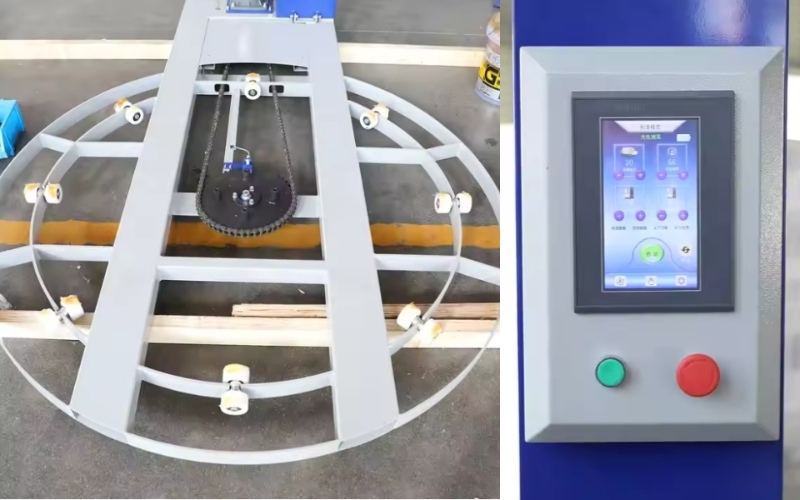

1.5 Hệ thống điều khiển máy quấn màng co thùng carton

Hệ thống điều khiển thường bao gồm bảng điều khiển cơ hoặc màn hình cảm ứng PLC hiện đại.

Người vận hành có thể thiết lập:

- Số vòng quấn chân pallet

- Số vòng quấn đỉnh pallet

- Tốc độ bàn xoay

- Tốc độ nâng hạ carriage

- Lực kéo màng

Nhờ đó, quá trình quấn hoàn toàn tự động, đồng đều và giảm phụ thuộc vào tay nghề công nhân.

1.6 Hệ thống cảm biến và an toàn

Để đảm bảo an toàn trong sản xuất, máy quấn màng co được tích hợp cảm biến nhận diện chiều cao pallet, cảm biến dừng khẩn cấp và các cơ chế bảo vệ quá tải.

Khi có sự cố như kẹt màng, mất cân bằng pallet hoặc vật cản bất thường, hệ thống sẽ tự động dừng lại, tránh gây hư hỏng thiết bị và tai nạn lao động.

1.7 Hệ thống truyền động

Hệ thống truyền động gồm động cơ điện, dây curoa hoặc xích truyền lực. Bộ phận này giúp bàn xoay và carriage hoạt động nhịp nhàng.

Chất lượng truyền động ảnh hưởng trực tiếp đến độ bền máy. Máy cao cấp thường dùng động cơ biến tần giúp tiết kiệm điện và điều chỉnh tốc độ linh hoạt.

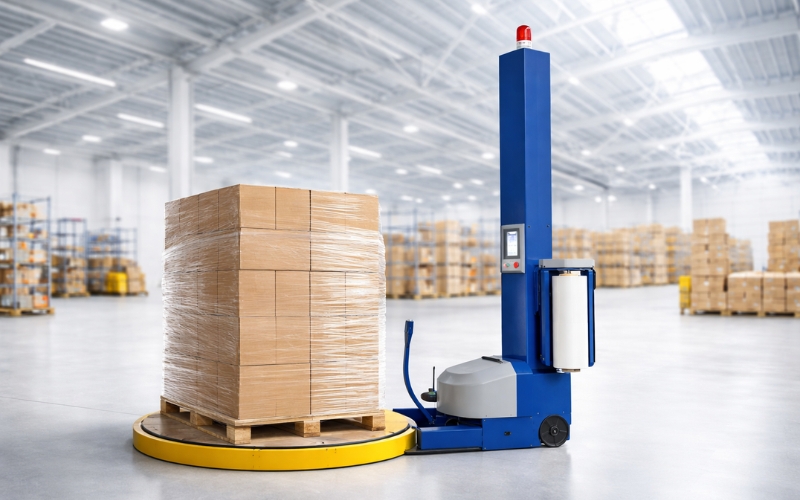

2. Nguyên lý hoạt động của máy quấn màng co

Sau khi hiểu cấu tạo của máy quấn màng co thùng carton , cùng đi sâu vào cơ chế vận hành thực tế của thiết bị này.

2.1 Quy trình vận hành cơ bản

Quy trình hoạt động tiêu chuẩn thường diễn ra theo 5 bước:

Bước 1 – Đặt pallet lên bàn xoay

Hàng hóa sau khi được xếp lên pallet sẽ được đặt cố định trên bàn xoay bằng xe nâng. Đảm bảo pallet cân bằng để tránh rung lắc khi quay.

Bước 2 – Cố định đầu màng

Đầu màng co được buộc hoặc kẹp vào chân pallet. Đây là điểm neo để màng bắt đầu quấn quanh kiện hàng.

Bước 3 – Bắt đầu chu trình quấn

Khi khởi động, bàn xoay quay tròn. Đồng thời, carriage di chuyển từ dưới lên trên theo chiều cao pallet.

Màng được kéo giãn trước khi tiếp xúc với hàng hóa, tạo lực siết chắc chắn. Các lớp màng chồng lên nhau theo số vòng đã cài đặt.

Bước 4 – Gia cố phần chân và đỉnh pallet

Máy thường được lập trình quấn nhiều vòng ở phần chân pallet để cố định hàng với pallet chắc chắn. Phần đỉnh cũng được gia cố nhằm chống bung màng khi vận chuyển.

Bước 5 – Cắt và hoàn tất

Sau khi hoàn thành số vòng quấn, máy tự động dừng. Người vận hành cắt màng và gắn cố định đầu cuối vào kiện hàng.

Toàn bộ quá trình chỉ mất từ 30–60 giây cho một pallet, nhanh hơn nhiều so với quấn tay.

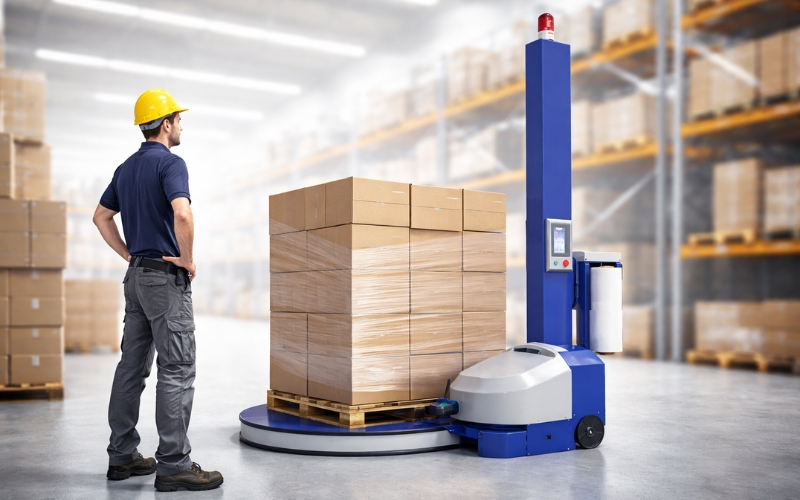

2.2 Nguyên lý vận hành máy quấn màng co pallet

Nguyên lý hoạt động của máy quấn màng co pallet dựa trên sự kết hợp giữa chuyển động quay, chuyển động lên xuống và lực kéo căng màng.

Khi máy khởi động, bàn xoay sẽ quay tròn làm pallet quay theo. Đồng thời, cụm kéo màng di chuyển từ dưới lên trên theo chiều cao của hàng hóa. Nhờ hai chuyển động này, màng co được quấn xoắn ốc đều quanh toàn bộ pallet.

Trước khi bám vào hàng, màng được kéo giãn để tạo lực siết tự nhiên. Khi quấn xong, màng có xu hướng co lại, giúp cố định hàng hóa chắc chắn mà không cần buộc thêm dây hay đai.

Máy có thể cài đặt số vòng quấn ở phần chân và phần đỉnh pallet để gia cố kỹ hơn. Cảm biến sẽ tự nhận diện chiều cao kiện hàng và điều chỉnh quá trình quấn phù hợp.

Tóm lại, máy hoạt động theo nguyên lý: quay pallet – nâng hạ cuộn màng – kéo giãn và siết chặt, giúp hàng hóa ổn định, gọn gàng và an toàn trong vận chuyển.

3. Phân loại thiết bị quấn màng theo cấu tạo

Tùy theo quy mô và đặc thù sản xuất, thiết bị được chia thành nhiều dòng khác nhau.

3.1 Máy quấn màng cố định

Đây là loại thông dụng nhất hiện nay. Máy được lắp cố định tại một vị trí trong nhà xưởng, thường đặt ở khu vực đóng gói cuối dây chuyền sản xuất.

Khi sử dụng, xe nâng sẽ đưa pallet hàng đến đặt lên bàn xoay của máy để tiến hành quấn. Vì máy đứng yên tại chỗ nên bắt buộc phải di chuyển pallet đến vị trí máy. Nếu không gian chật hoặc luồng di chuyển xe nâng phức tạp, có thể gây bất tiện. Máy phù hợp với xưởng sản xuất vừa và nhỏ, kho có sản lượng đóng gói đều đặn.

>>> Xem thêm: Tổng hợp các loại máy quấn màng PE được ưa dùng hiện nay

3.2 Robot quấn màng di động

Khác với loại cố định, robot quấn màng không quay pallet mà tự di chuyển vòng quanh pallet để quấn màng. Bạn có thể hình dung: thay vì pallet quay tại chỗ, thì robot “đi bộ” quanh kiện hàng và quấn từ dưới lên trên. Không giới hạn kích thước pallet, phù hợp với hàng siêu nặng hoặc cồng kềnh. Giải pháp lý tưởng cho doanh nghiệp có hàng hóa kích thước đặc biệt hoặc cần tính cơ động cao.

Loại này thường được sử dụng trong kho thép, vật liệu xây dựng hoặc các thiết bị công nghiệp lớn – nơi pallet quá nặng để đặt lên bàn xoay.

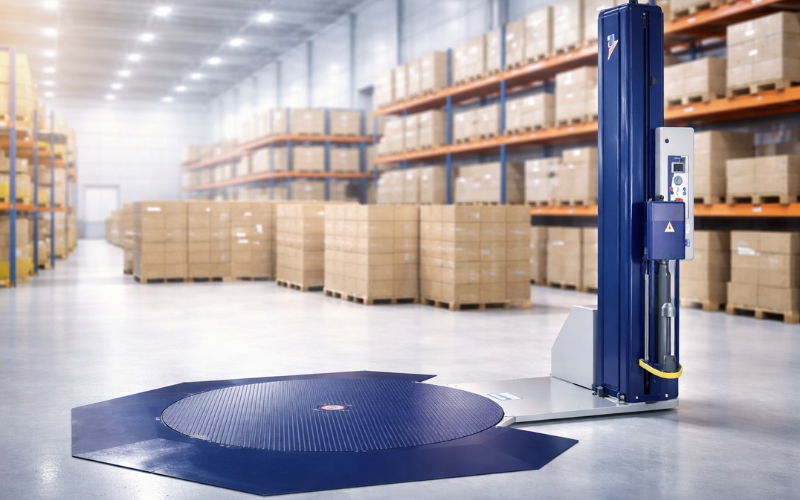

3.3 Máy quấn màng âm sàn

Máy âm sàn có bàn xoay được lắp chìm xuống mặt sàn thay vì nổi cao như loại thông thường. Nhờ vậy, xe nâng có thể đưa pallet vào máy một cách dễ dàng, không cần dốc hoặc thao tác nâng cao. Loại này thường được lắp đặt trong các nhà máy có sản lượng lớn, cần quy trình khép kín và tự động hóa cao.

Hiểu rõ cấu tạo và nguyên lý hoạt động của máy quấn màng co giúp doanh nghiệp tối ưu chi phí, bảo vệ hàng hóa và nâng cao hiệu suất đóng gói. Nếu bạn muốn tìm hiểu thêm kiến thức thực tế về máy quấn màng co pallet, đừng quên theo dõi website để cập nhật những chia sẻ chuyên sâu tiếp theo nhé!
