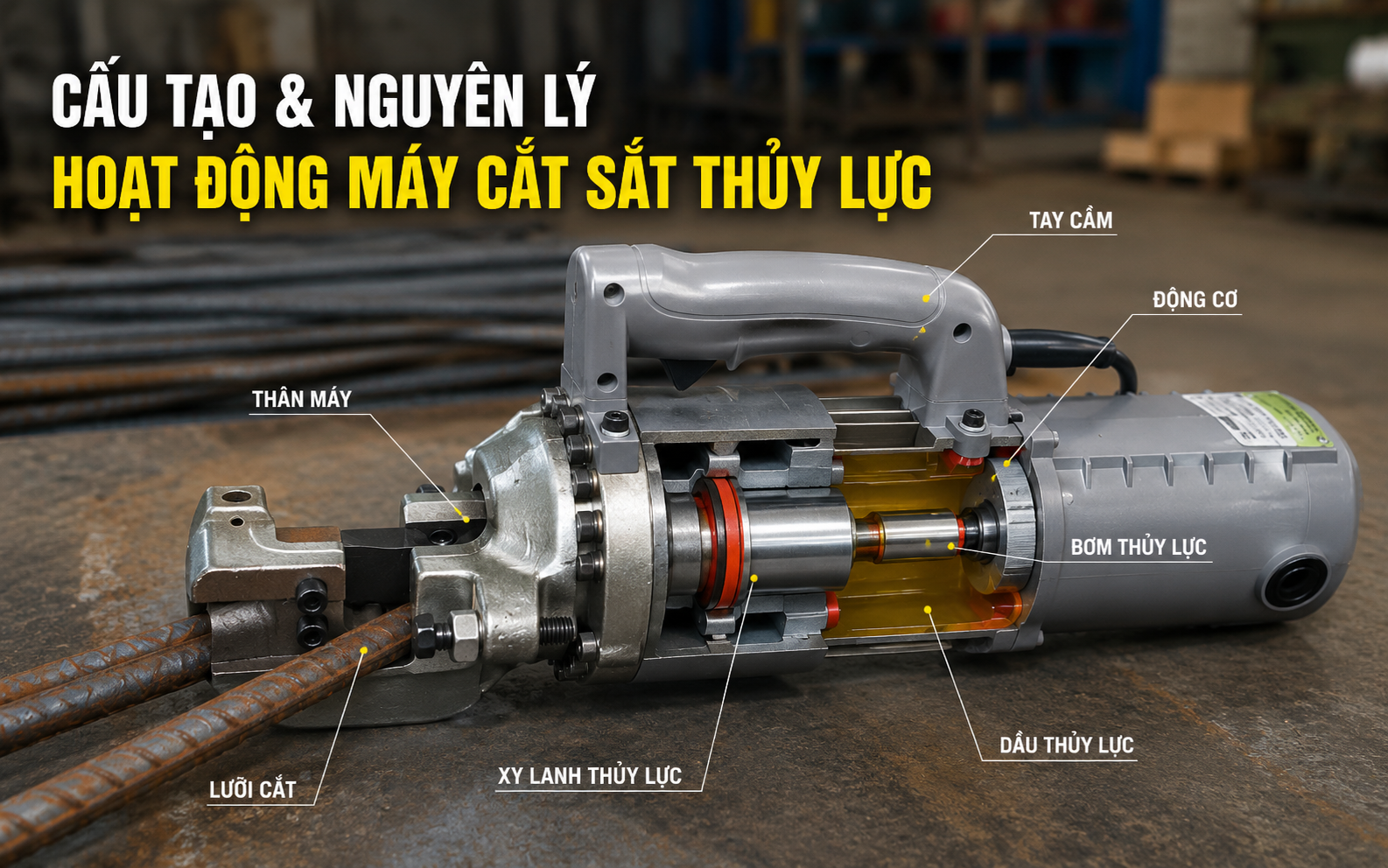

Cấu tạo và nguyên lý hoạt động máy cắt sắt thủy lực
Máy cắt sắt thủy lực là thiết bị quan trọng trong các công trình xây dựng, xưởng cơ khí và nhà máy gia công kim loại nhờ khả năng cắt nhanh, chính xác và tiết kiệm sức lao động. Để khai thác tối đa hiệu suất của thiết bị cũng như sử dụng an toàn, người dùng cần nắm vững các nguyên tắc về cấu tạo và nguyên lý hoạt động của máy.

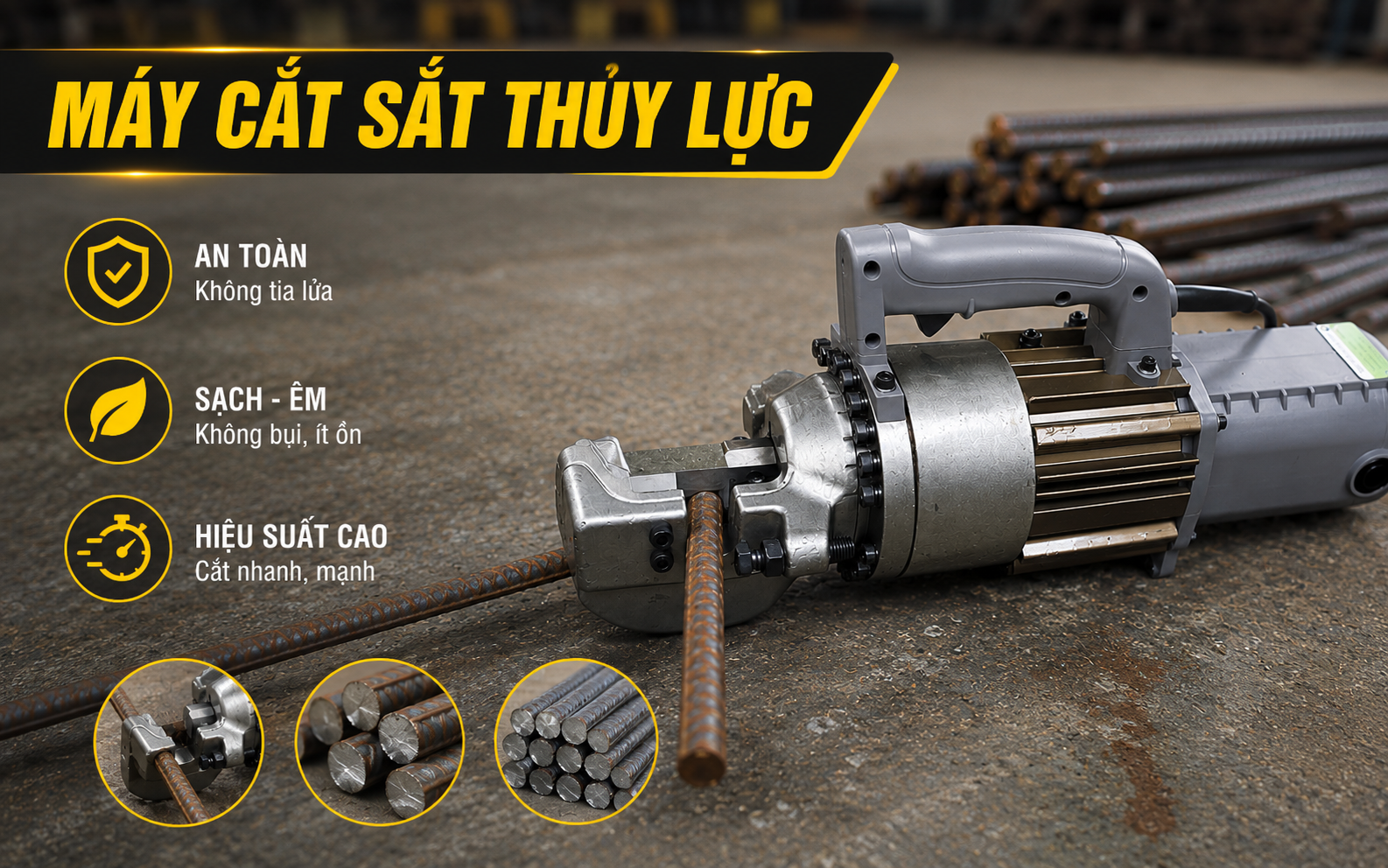

Bài viết dưới đây Hải Minh sẽ giúp bạn nắm được các bộ phận chính, cách thức vận hành cũng như những ưu điểm nổi bật của máy cắt sắt thủy lực.1. Máy cắt sắt thủy lực là gì?
Máy cắt sắt thủy lực là dòng máy chuyên dụng sử dụng áp suất của chất lỏng (cụ thể là dầu thủy lực) để tạo ra lực ép cực lớn, truyền tới lưỡi cắt nhằm làm đứt các thanh sắt, thép.
Khác với máy cắt đá hay máy cắt lưỡi hợp kim thông thường (dùng tốc độ vòng quay lớn để ma sát và mài mòn vật liệu), máy thủy lực hoạt động theo cơ chế ép và cắt tịnh tiến. Nhờ đó, máy mang lại những ưu điểm vượt trội:
- An toàn tuyệt đối: Không sinh tia lửa điện, giảm thiểu nguy cơ cháy nổ tại công trường.
- Thân thiện với môi trường: Không tạo ra bụi sắt độc hại, tiếng ồn vận hành cực thấp.

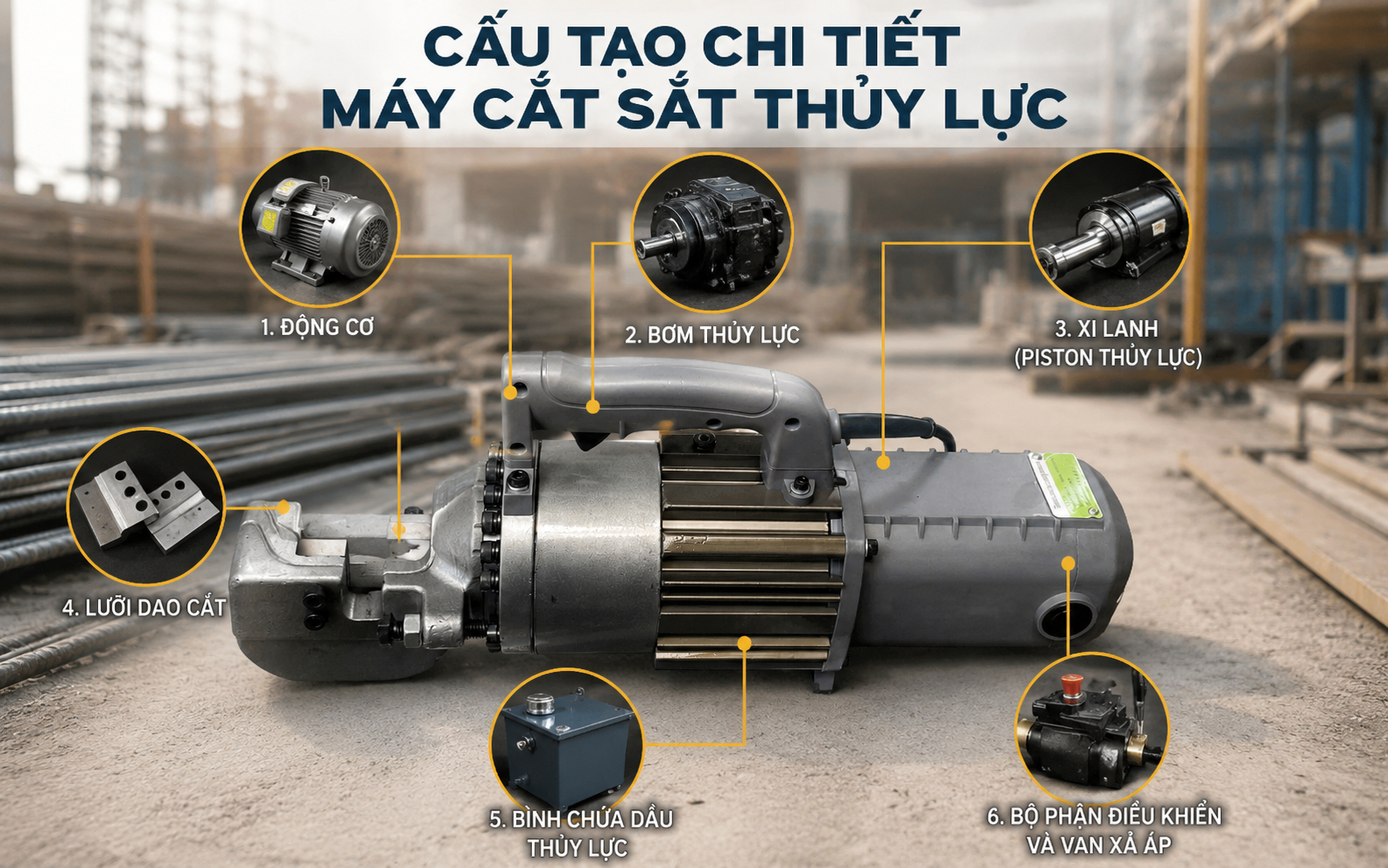

- Hiệu suất cao: Có khả năng cắt đứt các thanh thép dày chỉ trong vài giây, tiết kiệm tối đa thời gian và công sức.2. Cấu tạo chi tiết của máy cắt sắt thủy lực
Để tạo ra một lực cắt lên tới hàng chục, thậm chí hàng trăm tấn, hệ thống bên trong của máy cắt sắt thủy lực là sự phối hợp hoàn hảo của nhiều bộ phận cơ khí và thủy lực chính xác.2.1. Động cơ (Motor)
Động cơ là nguồn cấp năng lượng ban đầu cho toàn bộ hệ thống. Thông thường, các dòng máy cắt thủy lực cầm tay hoặc máy đặt cố định hiện nay sử dụng động cơ điện (1 pha 220V hoặc 3 pha 380V tùy công suất). Động cơ có nhiệm vụ chuyển đổi điện năng thành cơ năng để vận hành bơm thủy lực hoạt động.2.2. Bơm thủy lực
Được ví như "trái tim" của hệ thống, bơm thủy lực nhận cơ năng từ động cơ để hút dầu thủy lực từ bình chứa, sau đó nén và đẩy dầu vào hệ thống với áp suất cực cao. Độ bền và áp suất của bơm quyết định trực tiếp đến sức mạnh của máy cắt.2.3. Hệ thống xi lanh (Piston thủy lực)
Xi lanh thủy lực là bộ phận cơ cấu chấp hành. Nhiệm vụ của nó là biến đổi năng lượng của dòng chất lỏng (áp suất dầu) thành lực cơ học tịnh tiến. Khi dầu áp suất cao tràn vào xi lanh, nó sẽ đẩy piston chuyển động lao về phía trước với một lực vô cùng lớn.2.4. Lưỡi dao cắt
Đây là bộ phận trực tiếp tiếp xúc và thực hiện việc xé đứt thanh cốt thép. Một bộ lưỡi cắt tiêu chuẩn bao gồm:
- Lưỡi dao cố định: Gắn chặt vào thân máy/bệ đỡ để làm điểm tựa cho thanh sắt.
- Lưỡi dao di động: Gắn vào đầu piston, di chuyển tịnh tiến để thực hiện hành trình cắt.
Vì phải chịu lực ép và ma sát cực lớn, lưỡi dao cắt thường được chế tạo từ hợp kim cao cấp (như thép gió, thép vạn năng) và trải qua quá trình tôi luyện nhiệt độ cao nghiêm ngặt để đạt độ cứng tối đa, chống mài mòn và mẻ lưỡi.2.5. Bình chứa dầu thủy lực
Là nơi lưu trữ và cung cấp dầu liên tục cho toàn bộ chu trình kín của máy. Dầu thủy lực không chỉ đóng vai trò truyền tải lực mà còn giúp bôi trơn các chi tiết chuyển động và làm mát hệ thống trong quá trình vận hành liên tục.2.6. Bộ phận điều khiển và van xả áp

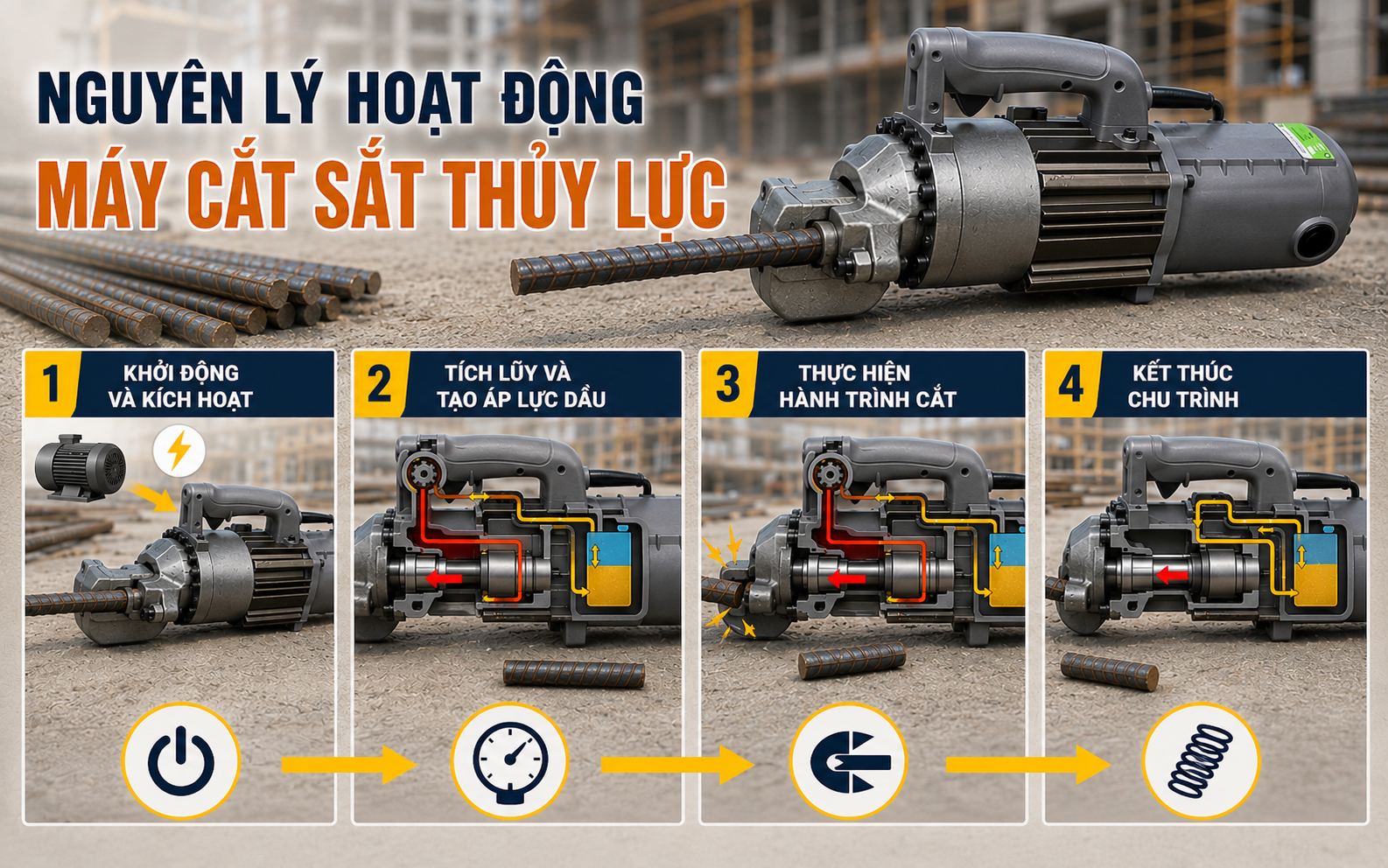

Bao gồm nút bấm công tắc (hoặc bàn đạp chân đối với máy lớn) giúp người dùng ra lệnh cắt. Đi kèm là hệ thống van xả áp tự động hoặc bán tự động, có nhiệm vụ mở đường cho dầu chảy ngược về bình chứa để thu lưỡi dao về vị trí ban đầu sau khi hoàn thành chu trình.3. Nguyên lý hoạt động máy cắt sắt thủy lực
Nguyên lý hoạt động của thiết bị này dựa trên định luật truyền áp suất trong chất lỏng: "Áp suất tác dụng vào một chất lỏng kín được truyền nguyên vẹn theo mọi hướng và tác dụng vuông góc lên thành bình."Bước 1: Khởi động và kích hoạt
Khi người vận hành bấm công tắc nguồn, động cơ điện khởi động tức thì, truyền động làm quay trục của bơm thủy lực.Bước 2: Tích lũy và tạo áp lực dầu
Bơm thủy lực bắt đầu hút dầu từ bình chứa, ép dầu qua các đường ống dẫn chịu áp lực cao để đưa vào buồng phía sau của xi lanh. Do không gian trong xi lanh bị giới hạn, áp suất dầu tăng lên một cách chóng mặt.Bước 3: Thực hiện hành trình cắt vật liệu
Dưới áp lực khủng khiếp của dầu, piston bị đẩy tiến về phía trước. Lưỡi dao di động gắn trên đầu piston lao thẳng về phía thanh sắt đang được đặt cố định trên bệ đỡ. Lực ép vượt qua giới hạn bền của sắt, bẻ gãy và cắt đứt thanh sắt một cách nhanh chóng, ngọt lịm.Bước 4: Kết thúc chu trình
Sau khi thanh sắt bị cắt đứt, người dùng nhả nút công tắc (hoặc hệ thống đạt đến ngưỡng áp suất tối đa sẽ tự động kích hoạt van xả). Van xả áp mở ra, dầu thủy lực ở buồng trước bị đẩy ngược trở lại bình chứa. Lúc này, hệ thống lò xo sẽ kéo piston và lưỡi dao di động trở về vị trí xuất phát, sẵn sàng cho thanh sắt tiếp theo.>>Xem thêm: Khi nào thì mua máy cắt sắt thủy lực trong xây dựng
Hiểu rõ cấu tạo và nguyên lý hoạt động của máy cắt sắt thủy lực sẽ giúp người dùng vận hành thiết bị đúng cách, nâng cao hiệu quả làm việc và kéo dài tuổi thọ máy. Đồng thời, đây cũng là cơ sở quan trọng để lựa chọn model phù hợp với nhu cầu sử dụng và bảo dưỡng thiết bị hiệu quả. Nếu đang có nhu cầu đầu tư máy cắt sắt thủy lực chính hãng, hãy ưu tiên lựa chọn đơn vị phân phối uy tín để được tư vấn, bảo hành và hỗ trợ kỹ thuật đầy đủ trong suốt quá trình sử dụng.
