Cấu Tạo Và Nguyên Lý Vận Hành Máy Đóng Đai Khí Nén
Máy đóng đai khí nén có cấu tạo gồm những bộ phận nào và hoạt động theo nguyên lý ra sao? Khác với máy đóng đai sử dụng điện hoặc pin, thiết bị này khai thác nguồn khí nén để tạo lực siết, giúp cố định dây đai chắc chắn và ổn định. Hiểu rõ cấu tạo và nguyên lý vận hành không chỉ giúp sử dụng đúng cách mà còn thuận tiện hơn khi kiểm tra, bảo dưỡng và xử lý sự cố. Vậy máy đóng đai khí nén gồm những bộ phận nào và quy trình hoạt động diễn ra như thế nào?
1. Máy đóng đai khí nén là gì?
Máy đóng đai khí nén là dòng thiết bị đóng gói cầm tay sử dụng nguồn áp suất hơi từ máy nén khí công nghiệp để thực hiện tự động các thao tác siết căng, hàn ma sát nhiệt và cắt dây đai nhựa hoặc thép xung quanh kiện hàng.
So với các dòng máy đai dùng pin hay dụng cụ cơ thủ công, máy đai dùng khí nén sở hữu kết cấu chắc chắn, không chứa bo mạch điện tử phức tạp nên có khả năng hoạt động ổn định trong các môi trường khắc nghiệt như kho bãi ẩm ướt, nhiều bụi bẩn hoặc nơi có yêu cầu cao về phòng chống cháy nổ.

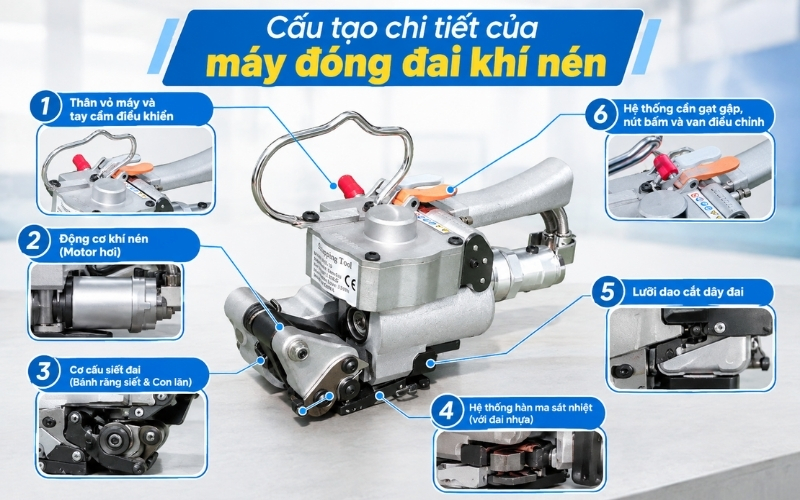

2. Cấu tạo chi tiết của máy đóng đai khí nén
Một chiếc máy đóng đai khí nén tiêu chuẩn (như các model A19, AQD-19, XQD-19) được cấu thành từ các cụm bộ phận kỹ thuật chính sau: 2.1. Thân vỏ máy và tay cầm điều khiển
- Thân vỏ máy: Được đúc từ hợp kim nhôm cao cấp hoặc thép tôi luyện chịu lực, giúp giảm tối đa trọng lượng thiết bị nhưng vẫn bảo vệ an toàn cho các linh kiện truyền động bên trong khỏi va đập mạnh.
- Tay cầm chống trượt: Thiết kế dạng ecgonomic vừa vặn với bàn tay người lao động, tích hợp đường cấp khí nén ở đuôi tay cầm nhằm tránh vướng víu trong quá trình thao tác.
2.2. Động cơ khí nén (Motor hơi)
Động cơ có nhiệm vụ chuyển đổi năng lượng áp suất của dòng khí nén thành chuyển động quay hoặc chuyển động tịnh tiến rung tần số cao:
- Mô-tơ siết: Chịu trách nhiệm quay hệ thống truyền động bánh răng để siết dây đai.
- Mô-tơ rung: Tạo ra lực ma sát rung tốc độ cao lên tới hàng ngàn vòng/phút để sinh nhiệt làm nóng chảy nhựa.
2.3. Cơ cấu siết đai (Bánh răng siết & Con lăn)
Cụm siết đai bao gồm bánh răng siết dây (bánh nhám/bánh răng xới) kết hợp với tấm đệm kẹp phía dưới. Khi dây đai nhựa được lồng vào giữa bánh nhám và tấm đệm, lực quay của bánh nhám dưới tác động của mô-tơ hơi sẽ kéo căng dây đai theo chiều ngược lại, ôm chặt lấy kiện hàng.
2.4. Hệ thống hàn ma sát nhiệt ( với đai nhựa)
Hệ thống bao gồm tấm ma sát động (chuyển động rung) và tấm ma sát cố định. Khi kích hoạt chế độ hàn, xi-lanh khí nén ép chặt hai lớp dây đai đè lên nhau, đồng thời tấm ma sát động dao động với tần số cao làm các phân tử nhựa PP/PET tại điểm tiếp xúc nóng chảy và hòa lẫn vào nhau.
2.5. Lưỡi dao cắt dây đai
Được chế tạo từ thép hợp kim ván cứng (thép Wolfram hoặc thép gió) đạt độ cứng cao. Lưỡi dao được đặt ngay phía sau cụm hàn ma sát. Khi chu trình hàn hoàn tất, áp lực khí nén sẽ đẩy lưỡi dao xuống cắt đứt phần dây thừa một cách sắc bén.
2.6. Hệ thống cần gạt gập, nút bấm và van điều chỉnh
- Nút/Cần siết đai: Điều khiển van cấp khí vào mô-tơ siết.
- Cần hàn - cắt: Kích hoạt quá trình rung ma sát và đè ép lưỡi dao cắt.
- Van điều chỉnh áp lực & Thời gian hàn: Núm xoay cho phép kỹ thuật viên điều chỉnh lưu lượng khí nén, qua đó tăng/giảm lực siết và thời gian ma sát nhiệt phù hợp với từng độ dày dây đai (từ 0.5mm – 1.2mm).

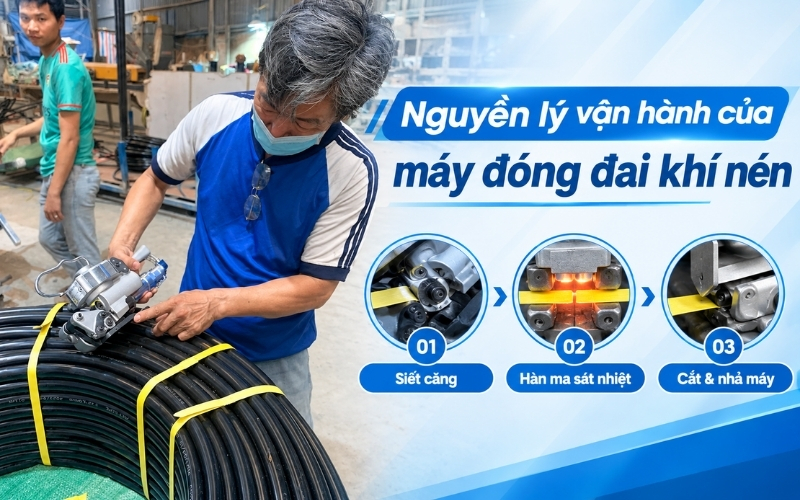

3. Nguyên lý vận hành của máy đóng đai khí nén
Máy đóng đai này hoạt động dựa trên sự kết hợp hoàn hảo giữa áp lực dòng khí nén (0.5 – 0.8 MPa) và mối nối hàn ma sát nhiệt không dùng bọ sắt.
Toàn bộ quy trình vận hành đóng gói diễn ra theo 3 bước tự động hóa khép kín: Bước 1: Nguyên lý siết căng dây đai
- Sau khi người vận hành vòng dây đai nhựa quanh kiện hàng và lồng 2 lớp dây đai chồng lên nhau vào ngàm máy.
- Người vận hành bóp cần/nhấn nút siết đai. Van khí nén mở ra, luồng khí có áp suất cao thổi vào làm quay cánh quạt của mô-tơ hơi.
- Thông qua hệ thống bánh răng giảm tốc, mô-tơ làm quay bánh nhám siết dây. Bánh nhám miết chặt lên bề mặt dây đai trên và kéo căng dây đai về phía sau cho đến khi đạt lực căng yêu cầu (lực siết có thể cài đặt lên tới 3500N).
Bước 2: Nguyên lý hàn nối dây đai (Công nghệ ma sát nhiệt)
- Ngay khi dây đai đạt độ căng tiêu chuẩn, người vận hành ấn cần gạt hàn.
- Van khí nén chuyển hướng khí sang xi-lanh nén và mô-tơ rung ma sát. Xi-lanh khí nén lập tức tạo ra một lực ép cực đại ép chặt hai bề mặt dây đai PP/PET lại với nhau.
- Tấm ma sát dao động tịnh tiến với tốc độ cực cao, lực ma sát cơ học giữa hai lớp nhựa sinh ra nhiệt lượng lớn làm nóng chảy lớp nhựa bề mặt trong tích tắc (chỉ từ 1.5 – 2.5 giây).
- Nhựa nóng chảy tự kết dính ngấu vào nhau. Ngay khi dừng ma sát, lực ép khí nén tiếp tục giữ nguyên trong khoảng 1 giây để mối hàn nguội và đông cứng chắc chắn.
Bước 3: Nguyên lý cắt đai thừa và nhả máy
- Ngay ở cuối chu trình hàn ma sát, áp lực khí nén tiếp tục đẩy piston hạ lưỡi dao cắt xuống đứt dứt điểm phần dây đai thừa phía trên cuộn dây.
- Người vận hành bóp cần nâng ngàm kẹp để nhả bánh nhám, tháo máy đóng đai ra khỏi kiện hàng sang bên phải.
- Mối hàn hoàn chỉnh phẳng đẹp, chịu lực kéo bền bỉ đạt tới 80% - 85% độ bền nguyên bản của dây đai.
4. Thông số kỹ thuật máy đóng đai khí nén cần biết
Để đảm bảo máy vận hành đúng hiệu suất và không xảy ra các hỏng hóc cơ khí, các thông số kỹ thuật đầu vào bắt buộc phải tuân thủ nghiêm ngặt:
| Thông số kỹ thuật | Giá trị tiêu chuẩn | Ghi chú kỹ thuật |
| Áp suất khí nén làm việc | 0.5 - 0.8 MPa (5 - 8 bar) | Dưới 5 bar máy siết yếu; Trên 8 bar dễ hỏng van khí. |
| Loại dây đai tương thích | Dây nhựa PP và PET | PET chịu lực nặng tốt hơn nhưng cần ma sát lâu hơn. |
| Chiều rộng dây đai | 13 mm - 19 mm | Tùy chỉnh theo khe cữ chặn dây của máy. |
| Độ dày dây đai | 0.5 mm - 1.2 mm | Điều chỉnh khoảng cách bánh nhám phù hợp. |
| Lực siết tối đa | 3000 N - 4500 N | Tùy thuộc vào áp suất hơi cấp vào máy. |
| Trọng lượng máy | 3.8 kg - 5.0 kg | Nhẹ nhàng, dễ dàng thao tác bằng tay. |
5. Những lưu ý giúp tăng tuổi thọ máy đóng đai khí nén
Do máy đóng đai khí nén vận hành dựa hoàn toàn vào nguồn khí nén và các chi tiết cơ khí chuyển động nhanh, người dùng cần lưu ý các điểm sau:
- Khí nén từ máy nén khí thường lẫn hơi nước và bụi bẩn. Bắt buộc phải gắn bộ lọc khí trước khi đưa hơi vào máy đóng đai để tránh làm gỉ sét mô-tơ hơi và hỏng gioăng phớt.
- Tra 2 - 3 giọt dầu máy chuyên dụng vào đường dẫn khí mỗi ngày để bôi trơn hệ thống cánh quạt mô-tơ.
- Không vận hành máy khi không có dây đai: Tuyệt đối không ấn nút ma sát hàn khi không lồng dây đai vào ngàm, vì hai tấm ma sát kim loại chà xát trực tiếp sẽ làm mòn vẹt răng xới và hỏng cơ cấu hàn.
- Vệ sinh bụi nhựa định kỳ: Sau mỗi ca làm việc, dùng vòi xịt khí nén làm sạch mạt nhựa tích tụ ở cụm bánh nhám, tấm ma sát và lưỡi dao cắt.
Máy đóng đai khí nén hoạt động dựa trên nguồn khí nén để tạo lực siết, giúp quá trình đóng đai nhanh và ổn định. Nắm rõ cấu tạo và nguyên lý vận hành sẽ giúp người dùng thao tác đúng kỹ thuật, chủ động kiểm tra, bảo dưỡng và hạn chế các sự cố trong quá trình sử dụng.
Sau khi nắm được cấu tạo và nguyên lý vận hành, người dùng sẽ dễ dàng hơn trong việc đánh giá khả năng làm việc cũng như xác định máy đóng đai khí nén có phù hợp với nhu cầu thực tế hay không. Nếu đang cân nhắc đầu tư thiết bị, bạn có thể xem thêm tổng quan về máy đóng đai khí nén để có thêm thông tin về đặc điểm, ứng dụng và các yếu tố cần cân nhắc trước khi lựa chọn.
