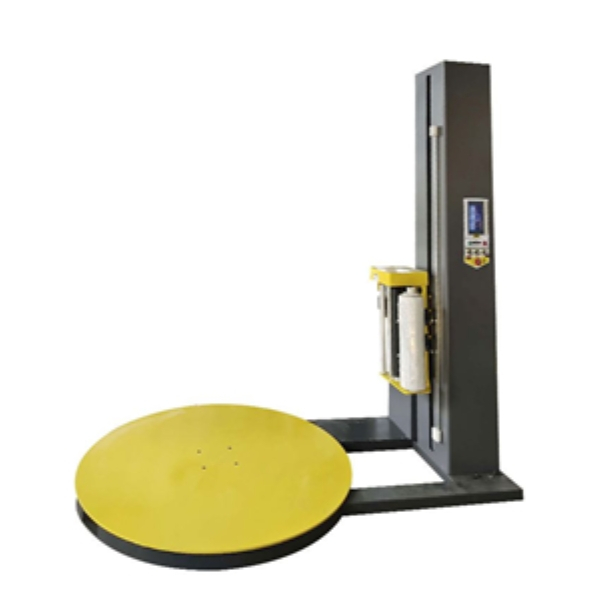

Với các pallet hàng hóa có kích thước lớn, quấn màng thủ công thường mất nhiều thời gian và khó duy trì độ căng, số lớp màng đồng đều. Yamafuji TP1800 được thiết kế để tự động hóa công đoạn này. Máy sử dụng bàn xoay Φ1800mm, tải trọng 1800kg và hệ thống điều khiển PLC.1. Thông số kỹ thuật máy quấn màng Yamafuji TP1800
- Model: TP1800
- Nguồn điện: 1 pha 220V/50-60Hz hoặc 3 pha 380V/50Hz
- Công suất: 1.5kW
- Kích thước sản phẩm đóng gói: 1100 × 1300 × 2000mm
- Đường kính bàn xoay: Φ1800mm
- Chiều cao cột máy: 2200mm
- Độ dày bàn xoay: 85mm
- Tốc độ bàn xoay: 0-12 vòng/phút
- Tải trọng ổ quay: 2000kg
- Tải trọng bàn xoay: 1800kg
- Tỷ lệ kéo giãn màng: 250%
- Khổ màng: ≤500mm
- Đường kính ngoài cuộn màng: ≤260mm
- Loại màng sử dụng: Màng co giãn
- Màu máy: Vàng
- Trọng lượng máy: 650kg
2. Đánh giá cấu tạo máy quấn màng pallet Yamafuji TP1800

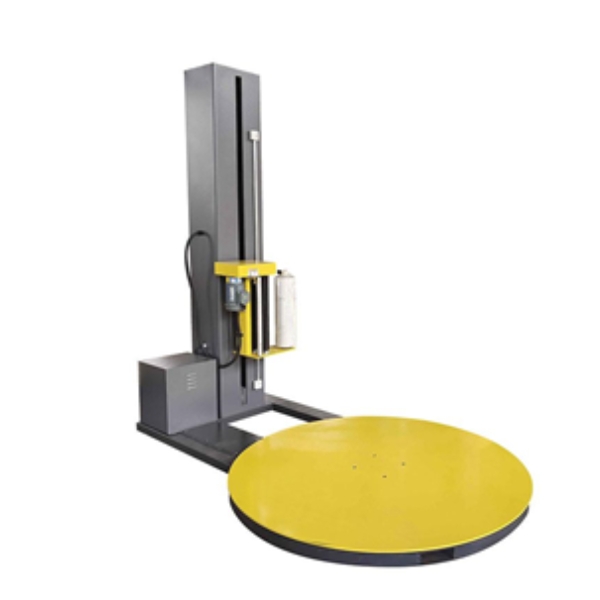

TP1800 được thiết kế theo dạng máy quấn màng pallet sử dụng bàn xoay, trong đó pallet được đặt cố định trên bàn xoay còn hệ thống cấp màng di chuyển theo chiều cao của kiện hàng.
Máy có cấu trúc tương đối rõ ràng với trọng lượng 650kg, là thiết bị có kết cấu lớn và phù hợp với khu vực đóng gói cố định.

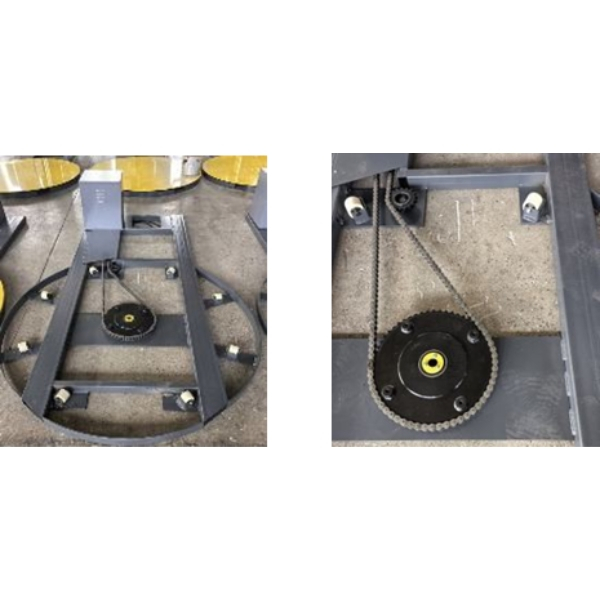

* Bàn xoay kích thước lớn
Bàn xoay là bộ phận trực tiếp chịu tải trong quá trình quấn màng nên thông số tải trọng là yếu tố cần đặc biệt quan tâm khi lựa chọn máy.
TP1800 trang bị bàn xoay đường kính 1800mm, độ dày 85mm và tải trọng tối đa 1800kg. Tốc độ bàn xoay có thể điều chỉnh 0-12 vòng/phút, cho phép thay đổi tốc độ quấn tùy theo loại hàng và yêu cầu đóng gói.
Cột máy có chiều cao 2200mm, tạo hành trình cho bộ phận cấp màng di chuyển lên xuống trong quá trình quấn.
Theo đó, chiều cao hàng hóa tối đa sẽ là 2000mm. Người dùng nên đối chiếu kích thước thực tế của pallet và kiện hàng trước khi đưa vào vận hành.
* Hệ thống cấp màng
TP1800 sử dụng màng co giãn với khổ màng ≤500mm, đường kính ngoài cuộn màng ≤260mm.
Bộ phận cấp màng đảm nhiệm việc giữ và đưa màng vào kiện hàng trong quá trình bàn xoay hoạt động. Máy có tỷ lệ kéo giãn màng 250%, giúp kiểm soát độ căng màng theo cài đặt của hệ thống.

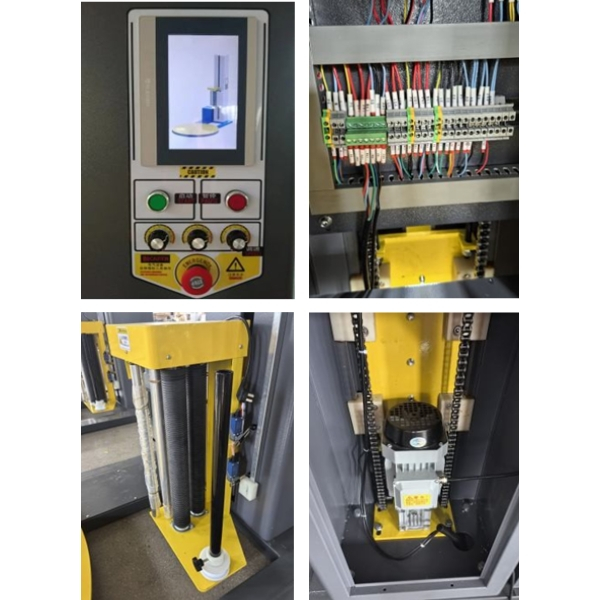

* PLC và màn hình cảm ứng
Hệ thống điều khiển PLC kết hợp màn hình cảm ứng giúp người vận hành thiết lập và theo dõi chu trình đóng gói.
Thay vì điều khiển thủ công, các thông số quấn được thiết lập trên giao diện trước khi máy bắt đầu chu trình.
* Cảm biến quang điện
Cảm biến quang điện có nhiệm vụ nhận biết chiều cao của kiện hàng. Đây là bộ phận giúp máy xác định phạm vi quấn theo chiều cao thực tế thay vì yêu cầu người vận hành phải điều chỉnh thủ công trong từng chu trình.
3. Đánh giá khả năng quấn màng của TP1800
3.1 Phù hợp với pallet hàng hóa kích thước lớn
TP1800 có bàn xoay đường kính 1800mm, tải trọng 1800kg, phù hợp với nhiều pallet hàng hoá kích thước lớn.3.2 Kiểm soát tốc độ quấn linh hoạt
Tốc độ bàn xoay 0-12 vòng/phút. Tuỳ vào đặc điểm hàng hóa, độ ổn định của pallet và cách bố trí sản phẩm, người dùng có thể điều chỉnh theo yêu cầu.
Như với hàng dễ xô lệch, việc lựa chọn tốc độ và số vòng quấn phù hợp đặc biệt quan trọng để hạn chế tác động trong quá trình máy hoạt động.3.3 Chủ động điều chỉnh số vòng và số lớp màng
Người vận hành có thể thiết lập các chế độ quấn khác nhau, bao gồm số vòng quấn phía trên, phía dưới và số vòng quấn qua lại.
Việc tuỳ chỉnh linh hoạt theo kiện hàng giúp đảm bảo độ chắc chắn cần thiết cũng như tiết kiệm chi phí màng quấn.3.4 Tự động nhận biết chiều cao kiện hàng
Cảm biến quang điện hỗ trợ nhận biết chiều cao hàng hóa, sau đó hệ thống điều khiển hành trình quấn theo phạm vi cần thiết. Điều này giúp giảm thao tác thủ công và thuận tiện hơn khi cùng một khu vực đóng gói phải xử lý nhiều pallet có chiều cao khác nhau.3.5 Có cảnh báo khi màng gặp sự cố
Hệ thống có chức năng cảnh báo khi xảy ra tình trạng đứt màng hoặc thiếu màng. Khi đó, người vận hành có thể dừng máy, kiểm tra cuộn màng và bộ phận cấp màng trước khi tiếp tục chu trình.
Có thể thấy TP1800 có lợi thế ở khả năng tự động hóa, điều chỉnh tốc độ, thiết lập số vòng quấn và nhận biết chiều cao kiện hàng. Máy phù hợp hơn với những đơn vị cần quấn pallet thường xuyên và muốn giảm sự phụ thuộc vào thao tác quấn thủ công.Tham khảo thêm >> Máy quấn màng Yamafuji BL1650T1
